附錄C套接緊定式無螺紋旋壓型螺紋接頭、爪型螺母規格與允許偏差

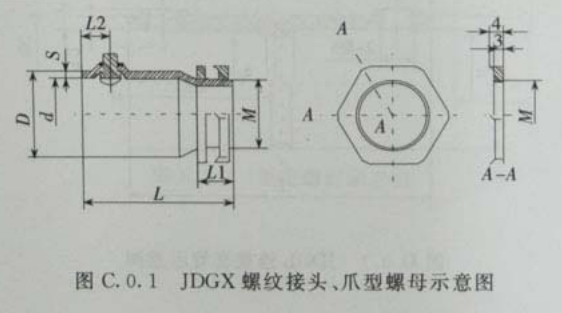

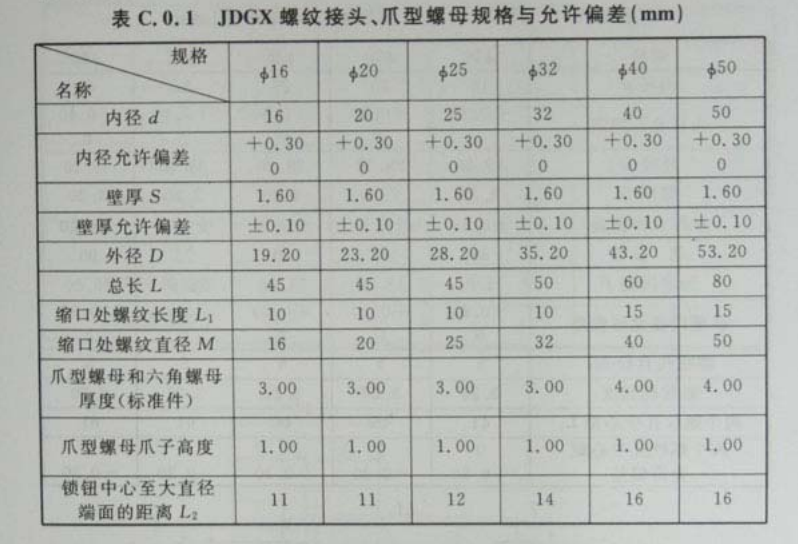

C.0.1套接緊定式無螺紋旋壓型(JDGX)螺紋接頭、爪型螺母規格與允許偏差應符合表C.0.1的規定(圖C.0.1)。

• JDG線管無螺紋旋壓型螺紋(杯梳)接頭、爪型螺母：內徑16規格；內徑允許偏差+0.30/0；壁厚1.6；壁厚允許偏差±0.10；外徑19.20；總長45；縮口處螺紋長度10；縮口處螺紋直徑16；爪型螺母和六角螺母厚度(標準件)3.00；爪型螺母爪子高度1.00；鎖鈕中心至大直徑端面的距離11；
• JDG線管無螺紋旋壓型螺紋(杯梳)接頭、爪型螺母：內徑20規格；內徑允許偏差+0.30/0；壁厚1.6；壁厚允許偏差±0.10；外徑23.20；總長45；縮口處螺紋長度10；縮口處螺紋直徑20；爪型螺母和六角螺母厚度(標準件)3.00；爪型螺母爪子高度1.00；鎖鈕中心至大直徑端面的距離11；
• JDG線管無螺紋旋壓型螺紋(杯梳)接頭、爪型螺母：內徑25規格；內徑允許偏差+0.30/0；壁厚1.6；壁厚允許偏差±0.10；外徑28.20；總長45；縮口處螺紋長度10；縮口處螺紋直徑25；爪型螺母和六角螺母厚度(標準件)3.00；爪型螺母爪子高度1.00；鎖鈕中心至大直徑端面的距離12；
• JDG線管無螺紋旋壓型螺紋(杯梳)接頭、爪型螺母：內徑32規格；內徑允許偏差+0.30/0；壁厚1.6；壁厚允許偏差±0.10；外徑35.20；總長50；縮口處螺紋長度10；縮口處螺紋直徑32；爪型螺母和六角螺母厚度(標準件)3.00；爪型螺母爪子高度1.00；鎖鈕中心至大直徑端面的距離14；
• JDG線管無螺紋旋壓型螺紋(杯梳)接頭、爪型螺母：內徑40規格；內徑允許偏差+0.30/0；壁厚1.6；壁厚允許偏差±0.10；外徑43.20；總長60；縮口處螺紋長度15；縮口處螺紋直徑40；爪型螺母和六角螺母厚度(標準件)4.00；爪型螺母爪子高度1.00；鎖鈕中心至大直徑端面的距離16；
• JDG線管無螺紋旋壓型螺紋(杯梳)接頭、爪型螺母：內徑50規格；內徑允許偏差+0.30/0；壁厚1.6；壁厚允許偏差±0.10；外徑53.20；總長80；縮口處螺紋長度15；縮口處螺紋直徑50；爪型螺母和六角螺母厚度(標準件)4.00；爪型螺母爪子高度1.00；鎖鈕中心至大直徑端面的距離16；
