內容出自《CECS120:2007套接緊定式鋼導管電線管路施工及驗收規程》國家標準附錄B 套接緊定式無螺紋旋壓型(直通)連接套管規格與允許偏差
主編單位：中國工程建設標準化協會標準
附錄B套接緊定式無螺紋旋壓型連接套管規格與允許偏差

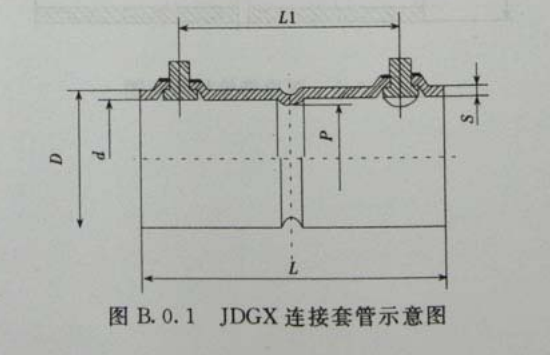

B.0.1套接緊定式無螺紋旋壓型(JDGX)連接套管的規格與允許偏差應符合表B.0.1的規定(圖B.0.1)。
- JDG線管無螺紋旋壓型直通：內徑16規格；內徑允許偏差+0.30/0；外徑19.20；壁厚1.6；壁厚允許偏差±0.10；總長55；凹槽內徑12.80；凹槽內徑允許偏差+0.40/0；兩個瑣鈕中心距33；兩個瑣鈕中心距允許偏差0/-1.00
- JDG線管無螺紋旋壓型直通：內徑20規格；內徑允許偏差+0.30/0；外徑23.20；壁厚1.6；壁厚允許偏差±0.10；總長60；凹槽內徑16.80；凹槽內徑允許偏差+0.40/0；兩個瑣鈕中心距38；兩個瑣鈕中心距允許偏差0/-1.00
- JDG線管無螺紋旋壓型直通：內徑25規格；內徑允許偏差+0.30/0；外徑28.20；壁厚1.6；壁厚允許偏差±0.10；總長60；凹槽內徑21.80；凹槽內徑允許偏差+0.40/0；兩個瑣鈕中心距36；兩個瑣鈕中心距允許偏差0/-1.00
- JDG線管無螺紋旋壓型直通：內徑32規格；內徑允許偏差+0.40/0；外徑35.20；壁厚1.6；壁厚允許偏差±0.10；總長75；凹槽內徑28.80；凹槽內徑允許偏差+0.80/0；兩個瑣鈕中心距47；兩個瑣鈕中心距允許偏差0/-1.00
- JDG線管無螺紋旋壓型直通：內徑40規格；內徑允許偏差+0.40/0；外徑43.20；壁厚1.6；壁厚允許偏差±0.10；總長95；凹槽內徑36.80；凹槽內徑允許偏差+0.80/0；兩個瑣鈕中心距63；兩個瑣鈕中心距允許偏差0/-1.00
- JDG線管無螺紋旋壓型直通：內徑50規格；內徑允許偏差+0.40/0；外徑53.20；壁厚1.6；壁厚允許偏差±0.10；總長120；凹槽內徑46.80；凹槽內徑允許偏差+0.80/0；兩個瑣鈕中心距88；兩個瑣鈕中心距允許偏差0/-1.00
