目前，KBG管和JDG管因施工方便.綜合比價便宜.性能優越.規格全.產品配套等優點，在1kv及以下建筑電氣工程中有廣泛的應用。然而，這兩類薄壁鋼管道在建筑材料市場和工程應用中，都存在著稱謂混淆、真偽混雜、施工工藝混亂等現象，嚴重影響電線配管工程質化。作者曾在1998年、2000年先后參加過兩種類型鋼導管的《電線管道施工及驗收規范》審定會，并在多年來從事該項目的工程實踐；本文對兩種類型的鋼管道的主要特點進行了比較，并進一步闡述了工程質量控制的要領及質量通病的預防措施，謹供同行參考。
1.KBG管與JDG管的特征
1.1KBG管
1.1.1KBG管本體
套接式的薄壁鋼導管，簡稱KBG管。生產的線管采用優質冷軋帶鋼，采用高頻焊接機組自動焊接成型，雙面鍍鋅。管子壁厚均勻，焊絲圓度高，與管接縫公差配合好，焊縫小、光滑、邊緣光滑。管壁厚度分別為16.20.25.32.40，4個規格，管壁厚度分別為1mm和1.2mm。管道長度均為4m。
【表1】KBG管規格尺寸(mm)
規格（Φ?）16、20、25、32、40
外徑（D）16、20、25、32、40
壁厚（S）1.0、1.0、1.2、1.2、1.2
1.1.2接頭與連接方式
1.1.2.1接頭
(1)直管接頭，用于管道直線段的管道和管道之間的連接。所述連接管的內徑與導管外徑相匹配，并在接頭中部設置一深度與導管壁厚相等的凹槽。
(2)彎管接頭，用于彎管段和管道之間的連接。彎管連接件是由高質量的管卷成90度彎曲。可分為四倍彎管，六倍彎管，彎管半徑分別為四倍、六倍。
(3)螺紋接頭，供管與箱體的連接。在接頭中心處有一條與導管壁厚相等的凹槽，其一端與導管相連，與直管接頭相同，接頭與盒體相連，其內壁上加工螺紋絲扣，外廓為六邊形，并配有爪形螺母。
1.1.2.2連接方式
(1)管道連接：將導管直接插入直管節或彎管節，用套接式壓接器在連接處施加扣壓。
(2)管子與盒式連接：首先，將螺紋管接頭采用螺紋連接，然后將導管插進螺紋管接頭的另一端，用扣壓器在螺紋管接頭和導管連接處實施扣壓。
1.2JDG管
1.2.1JDG管本體
套接緊定式鍍鋅鋼導管，簡稱JDG管。導管采用優質冷軋帶鋼，經高頻焊機組自動焊縫成型、雙而鍍鋅保護;壁厚均勻，卷焊圓度高，與管接頭公差配合好，焊縫小而圓順，管口邊緣平滑；用配套彎管器彎管時橫截而變形小。導管出廠長度為4m，共有φ16、20、25、32、40五種規格。標準型導管壁厚為1.6mm，預埋、吊頂敷設均適用；其他型導管壁厚為1.2mm，僅適用于吊頂敷設。見表1。
套接緊定鍍鋅鋼導管，簡稱JDG管。管材采用優質冷軋帶鋼，通過高頻焊接機組自動焊接成型，雙重鍍鋅保護，壁厚均勻，卷焊圓度高，焊接接頭公差小，焊縫小、圓順，管口邊緣光滑；用配套彎管器彎管時橫截小變形小。管道出廠長4m，共φ16.20.25.32.40.50，6個規格。國標常規型管的壁厚為1.6mm，預埋的管道.所有的吊頂都可以使用；其它非標類型管道的壁厚為1.2mm，只用于吊頂敷設。參見表1。

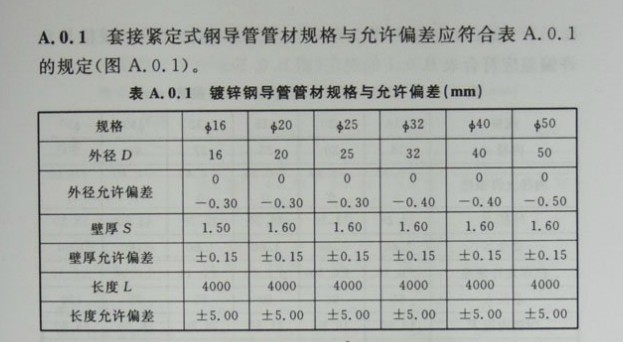

【表1】JDG管規格尺寸(mm)
規格（Φ ）16 、20、25、32、40、50
外徑（D）16、20、25、32、40、50
壁厚（S）1.5、1.6、1.6、1.6、1.6、1.6
非標壁厚0.8mm、1.0mm、1.2mm
1.2.2接頭與連接方式
1.2.2.1接頭
(1)供管和管道之間的直管接頭。管件中央有一通過滾壓工藝壓出的溝槽，所形成的錐度，能對導管進行插入定位，保證緊固，而凹槽深度與導管壁厚一致，不會影響穿線。在連接件的兩端各有一個緊固螺絲的螺紋孔。固定螺釘特殊制作，一端六角施力緊旋，呈六角并具十字槽，另一端成圓錐；靠近緊擰端有一個直徑變小的“脖頸”。
(2)螺紋接頭，供管與箱體的連接。其一端連接到接線盒，由一個爪形螺母和一個六角螺母；在導管連接的一端有一個緊固螺釘的螺紋孔，其結構尺寸與直管接頭相同。
1.2.2.2連接方式
(1)管道連接：首先，將管子和直管接合處扎緊定位后，用緊定扳手不斷擰緊那緊定螺釘，直到擰斷“脖頸”為止。
(2)管箱連接：旋下螺紋接頭的爪形螺母，放在接線盒內壁面上，用緊固扳手將爪形螺母與六角螺母里外夾住。把導管再接在螺紋接頭另一端上，其工藝實踐就是一根導管和直管接頭。
2.施工質量控制要點
2.1嚴格區分KBG管與JDG管
前面提到，KBG管和JDG管雖然屬于鍍鋅薄壁鋼管，但仍存在三大差別：
(1)KBG管連接方式為扣壓式，JDG管件為緊定式；
(2)管道彎頭的處理，KBG管采用彎管接頭，JDG管采用彎管器煨彎。
(3)管壁厚不完全一樣，KBG管壁厚，φ16.φ20mm的管壁厚度1.0mm，25.32.40mm的是1.2mm;JDG管分為兩種類型，國標標準型號20.25.32.32.40mm的都是1.6mm，普通型16.20.25mm，管壁厚1.2mm。標準型適合敷設在預埋件或吊頂內，普通型鋼只適合敷設在吊頂內。
2.2加強管材進場的質量驗收管理
KBG管及JDG管進場質量驗收，主要是對產品檢驗報告及出廠合格證進行檢查；管內壁鍍鋅層應均勻，表面剝落的管道和連接件都應該有銹蝕的表面，不開裂.毛刺.飛邊.砂眼等缺陷；管和連接附件壁厚均勻，管口平整光滑，檢驗管與連接管的壁厚應符合導管規格尺寸表的要求。
對JDG管，還需要檢查其緊固螺釘是否符合要求：螺紋應該平整、平整、配合好.頂針牢固.轉動緊固和斷開的“脖頸”尺寸正確。
2.3認真執行施工及驗收規范
2.3.1KBG管施工技術要點
(1)直管連接時，兩管口插入直管接頭中心凹型槽的兩側，在轉角連接時，將管子插入彎管接頭的凹型槽側。
(2)管道水平敷設時，扣壓點宜在管道的上方.下方；管道垂直敷設時，扣壓點宜在管道的左.右。
(3)管件連接處壓點的深度不得小于1.0mm。
(4)電線管道和地線用接地線卡連接，不得用熔焊連接。
2.3.2JDG管施工技術要點
(1)管道連接時，將兩管待連接端分別插入直管接頭中間，緊貼凹型槽處的兩側，用緊定螺釘定位后，施加旋緊螺釘的力，直至螺帽脫落。
(2)管道彎曲，采用專用的彎管器。
(3)電線管道和地線用接地線卡連接，禁止熔接。
3.質量通病及其防治
3.1質量通病
(1)KBG管與JDG管名稱混淆。因為KBG管是第一個出現的，所以JDG管在后，一般都習慣性地把這兩種管道統稱為KBG管，甚至在一些省.市的安裝工程預算定額價目表中也稱為KBG管。接著造成管材、配件等的界定不清，施工工藝錯綜復雜，在建材市場上層出不窮。
(2)KBG管壁較薄，管道彎折應采用彎管連接。彎曲接頭實際上是一個彎曲的部分。有些施工管道選用KBG管，卻用彎管器熬彎，造成管道弧度不均勻，產生凹陷、折皺等缺陷。
(3)有些用較薄KBG導管冒充JDG導管，用于連接管道和緊固接頭。如20mmKBG管，其管壁厚1.0mm，采用緊固定連接方式，勢必會引起導管緊固變形，而且連接不緊不牢，造成管道連接處松脫斷開的情況。
(4)部分所謂JDG導管，其緊固螺釘不符合產品設計要求，供貨商為普通的市購螺釘代替。這種螺釘不可能在施工過程中緊固連接導管，JDG管內施工工藝要求的螺釘緊固固定螺釘，直到緊固螺釘“脖頸”為止。
(5)管道與地線連接，個別采用焊接，造成管道變形.鍍鋅層損壞.管道內有殘焊痕跡。
3.2防治措施
(1)理順進料供應渠道，做好進料檢驗工作。
(2)嚴格執行施工和驗收規程，KBG型薄壁鋼導管的彎管應采用彎管接頭，禁止用直管道用彎管器煨彎。
(3)KBG型薄壁鋼導管需配有配套附件，管道連接需有相應的直管接頭或彎頭接頭，禁忌使用固定接頭。
(4)JDG型薄壁鋼導管連接處的緊固螺釘，必須是滿足產品設計要求的特殊螺絲。工程建設前應加強對此類問題的材料檢查。
(5)凡用鍍鋅鋼管做電線保護管的管道，嚴禁用熔焊施工，在管道與地線的連接上，用地線卡連接。
4.結論
KBG型薄壁鋼導管和JDG型薄壁導管，材料進場檢驗，按相應的施工驗收規范進行，敷設施工和工程質量驗收，確保安裝工程質量。
參考標準（目前2022年還是參考以下標準）:
[1]《套接扣壓式薄壁鋼導管電線管路施工及驗收規范》CECS100:98
[2]《套接緊定式薄壁鋼導管電線管路施工及驗收規范》CECS120:2007
