內容出自《CECS120:2007套接緊定式鋼導管電線管路施工及驗收規程》國家標準第4篇?管路敷設
主編單位：中國工程建設標準化協會標準
4、管路敷設
4.0.1套接緊定式鋼導管電線管路,不應敷設于建筑物、構筑物和設備的基礎內。
4.0.2套接緊定式鋼導管電線管路在敷設中所采用的安全技術措施,應符合國家現行有關標準和產品技術文件的要求。
4.0.3套接緊定式鋼導管電線管路,經過建筑物的變形處，應裝設補償裝置。
4.0.4套接緊定式鋼導管電線管路較長或彎曲較多時,中間應加裝拉線盒、接線盒或加大管徑。兩個拉線點之間的距離應符合現行國家標準《低壓配電設計規范》GB50054的規定。其確定的位置應便于穿線。
4.0.5套接緊定式鋼導管電線管路彎曲敷設時，管材彎曲部分的弧度應均勻,不應有褶皺、凹陷、裂紋、死彎等缺陷。切斷口應平整、光滑。管材彎扁程度不應大于管外徑的10%。
4.0.6套接緊定式鋼導管電線管路垂直敷設時，導線固定盒的裝設應符合現行國家標準《低壓配電設計規范)GB50054的規定。
4.0.7套接緊定式鋼導管電線管路明敷設時，管材的彎曲半徑不應小于管材外徑的6倍。當兩個接線盒間只有一個彎曲時，其彎曲半徑不應小于管材外徑的4倍。
4.0.8套接緊定式鋼導管電線管路明敷設時，支架、吊架的規格，當無設計要求時，應符合國家標準圖集“鋼導管配線安裝”03D301-3的規定。
4.0.9套接緊定式鋼導管電線管路水平或垂直明敷設時，其水平或垂直安裝的允許偏差為1.5%，全長偏差不應大于管內徑的1/2。

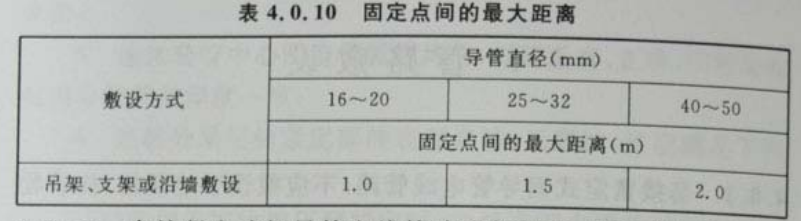

4.0.10套接緊定式鋼導管電線管路明敷設時，管路排列應整齊，固定點應牢固間距應均勻，其最大間距應符合表4. 0.10的規定。
4.0.11套接緊定式鋼導管電線管路明敷設時,固定點與終端、彎頭申點、電氣器具或盒(箱)體邊緣的距離宜為150~300mm。
4.0.12套接緊定式鋼導管電線管路暗敷設時，宜沿最近的路線敷設,且應減少?gòu)澢Ｆ鋸澢霃讲粦?yīng)小于管外徑的6倍。
4.0.13套接緊定式鋼導管電線管路埋人墻體或混凝土內時,管路與墻體或混凝土表面凈距應符合現行國家標準《建筑電氣工程施工質量驗收規范)GB50303的規定。
4.0.14套接緊定式鋼導管電線管路暗敷設時，管路固定點應牢固，且應符合下列規定:
- 敷設在鋼筋混凝土墻及樓板內的電線管路，緊貼鋼筋并與鋼筋綁扎固定。直線敷設時,固定點間距不大于1000mm。當電線管路有連接處時，連接處兩端各100~200mm處增設固定點。當電線管路進人盒體時，在盒體外側150~200mm處，增設固定點。
- 敷設在磚墻、砌體墻內的電線管路，垂直敷設剔槽時寬度不宜大于管外徑的5mm,固定點間距不大于1000mm，在連接點外側200mm處，增設固定點。
- 敷設在混凝土板上的電線管路平順，固定點間距不大于1000mm
- 敷設在以石膏板等板材為墻體內的電線管路，直線敷設時，固定點間距不大于1000mm，在端部150~300mm處，增設固定點。
4.0.15套接緊定式鋼導管電線管路進人落地式箱(柜)時，排列應整齊,管口應高出配電箱(柜)基礎面50~80mm。
4.0.16套接緊定式鋼導管電線管路進人盒(箱)處，應順直，且應采用專用接頭固定。

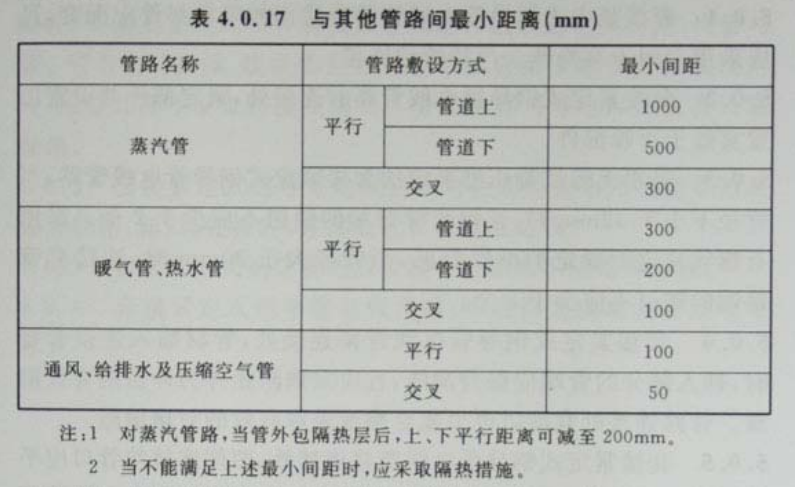

4.0.17套接緊定式鋼導管電線管路與其他管路間的最小距離，應符合表4.0.17的規定:
4.0.18固定套接緊定式鋼導管電線管路的預埋件，應與建筑工程同步施工。
4.0.19套接緊定式鋼導管電線管路敷設工程施工完畢后，應將施工中造成的建筑物、構筑物等處的槽、孔、洞、溝等修補完整。
4.0.20套接緊定式鋼導管電線管路敷設完畢后，管路應固定牢固，管路的端頭應有封堵措施，連接處施工質量應符合本規程的規定。
