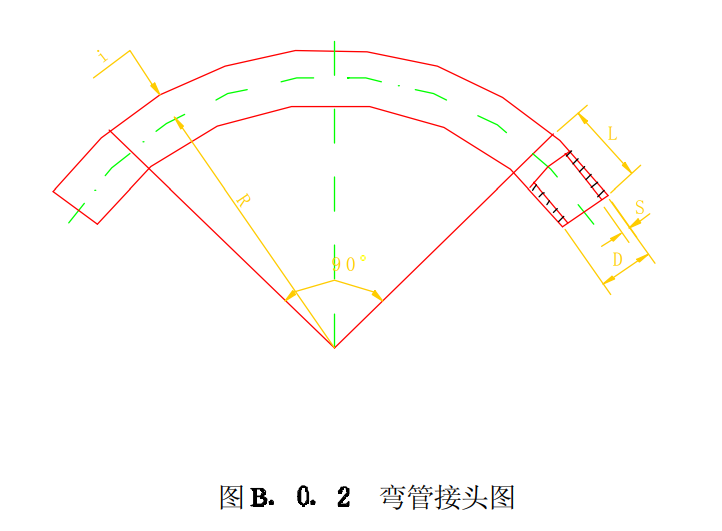

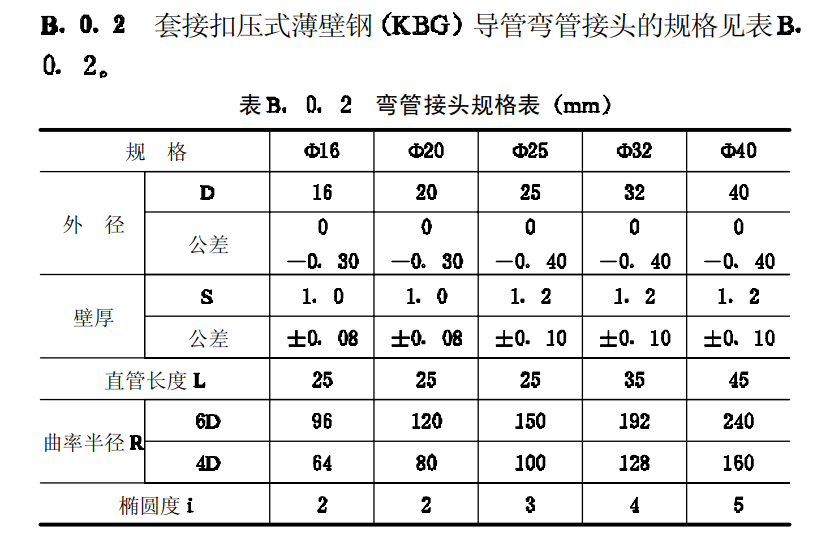

內容來源于《CECS100:98套接扣壓式薄壁鋼導管電線管路施工及驗收規范》國家標準 附錄B.0.2套接扣壓式薄壁鋼(KBG)導管彎管接頭的規格

附錄B套接扣壓式薄壁鋼(KBG)導管管接件規格

KBG線管彎管接頭：Φ16規格，外徑允許偏差0/-0.30；國標厚度1.0mm；厚度允許偏差±0.08mm；直管長度25；曲率半徑6D:96；曲率半徑4D:64；橢圓度2

KBG線管彎管接頭：Φ20規格，外徑允許偏差0/-0.30；國標厚度1.0mm；厚度允許偏差±0.08mm；直管長度25；曲率半徑6D:120；曲率半徑4D:80；橢圓度2

KBG線管彎管接頭：Φ25規格，外徑允許偏差0/-0.40；國標厚度1.2mm；厚度允許偏差±0.10mm；直管長度25；曲率半徑6D:150；曲率半徑4D:100；橢圓度3

KBG線管彎管接頭：Φ32規格，外徑允許偏差0/-0.40；國標厚度1.2mm；厚度允許偏差±0.10mm；直管長度35；曲率半徑6D:192；曲率半徑4D:128；橢圓度4

KBG線管彎管接頭：Φ40規格，外徑允許偏差0/-0.40；國標厚度1.2mm；厚度允許偏差±0.10mm；直管長度45；曲率半徑6D:240；曲率半徑4D:160；橢圓度5
