內容來源于《JB/T10216-2013電控配電用電纜橋架》第4.3.15機械強度

4.3.15機械強度

4.3.15.1正常機械載荷

電纜橋架應提供除包括其本身的重量外足夠的機械強度,還應包括其所能承受的電線電纜的機械載荷。產品使用的安全性是判斷安全工作載荷(SWL)的主要依據。

為保證產品的安全性，應符合如下要求:

a)所需機械強度可通過選擇材料的厚度、形狀來獲得，或通過制造商規定的周定支架距離來獲得。

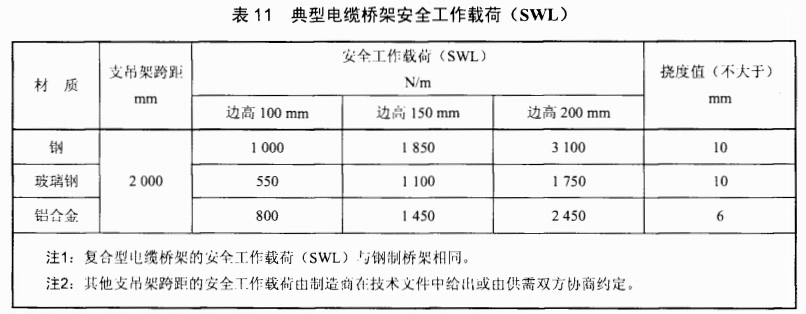

b)電纜橋架在承受安全工作載荷(SWL)時，其相對撓度:鋼制的不宜大于1/200，鋁合金制的不宜大于1/300。玻璃鋼制的不宜大丁1/200(見表11)。

注:制造商或其代理商可以用載偷曲線圖、表格或類似形式給出安全工作載荷(SWL)。

c)各種類型的支吊架應能承受相應規格(層數)托盤、梯架的安全工作載荷(SWL)，滿足強度、剛度及穩定性的要求。鋼制吊架的橫擔或側壁固定的托臂在承受安全工作載荷(SWL)時的最大撓度值與其支吊架本身長度之比不宜大于1/100，托臂為鋁型材時，不宜大小1/150。托臂上翹1/100。典型圖例參見附錄B。
