內容來源于《JB/T10216-2013電控配電用電纜橋架》第3.2篇型號代號

3.2 型號代號

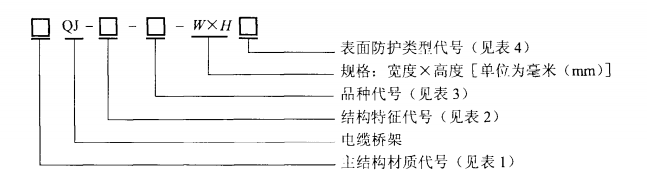

3.2.1 橋架型號及代號

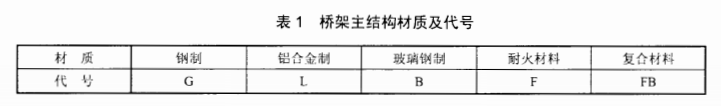

注：

• 鋼制電纜橋架系列代號GQJ;
  玻璃鋼制電纜橋架系列代號BQJ:
  鋁合金制電纜橋架系列代號LQJ;
  耐火型電纜橋架系列代號FQJ;
  復合型電纜橋架系列代號FBQJ；



3.2.2 橋架型號示例

示例:

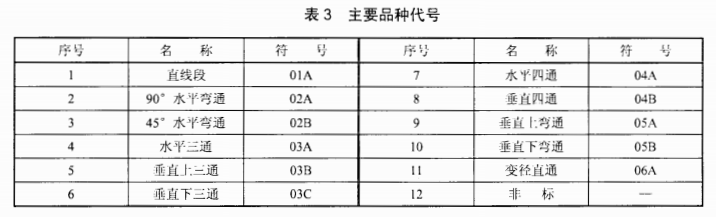

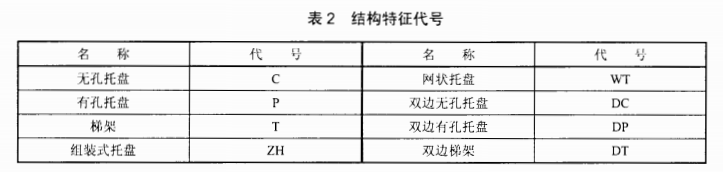

型號: GQJ-P-01 A-200X 100 TH

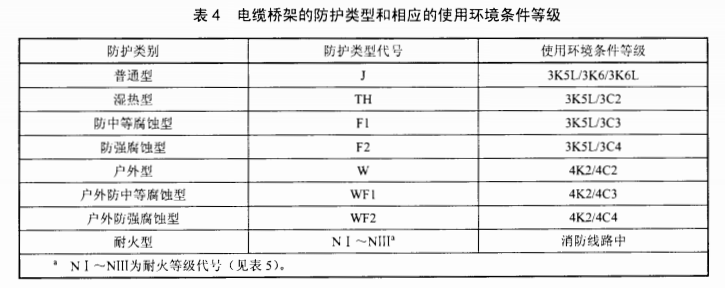

含義: 200 mmX 100 mm鋼制有孔托盤直線段電纜橋架，防護類型為濕熱型。



3.2.3 附件及其代號

電纜橋架的附件包括:

—蓋板(G);

—直線連接板(BLJ);

—鉸鏈式連接板 (BLS);

—端頭連接板 (BDL); .

—調寬板(BTK);

—調高板(BTG);

—調寬調高板(TKG);

—調角板(BTJ);

—隔板(BG);

—川下裝置(YX);

—電纜卡具(DK);

—終端封頭(ZF);

—伸縮節(SSJ);

—鎖扣(SK);

—圓頭方頸螺栓(FJS);

—其他緊周件(QT)。



3.2.4 基本支 吊架及其代號

電纜橋架的基本支吊架包括:.

—托臂:可分為沿墻托臂(TBQ)、 立柱托臂(TBL)、 豎井托臂(TBS)等。

—立柱: 可分為工字鋼立柱(LZG)、槽鋼立柱(LZC)、角鋼立柱(LZJ)、異型鋼立柱(LZYX)
等。

—吊架:可分為角鋼橫擔(HDJ)雙桿式、槽鋼橫擔(HDC) 雙桿式及方型吊框(DK) 單桿式。吊桿用型材時可為圓鋼品桿(DGY)、角鋼吊桿( DGJ)、槽鋼吊桿(DGC )和異形鋼吊桿(DGYX)。

—其他固定支架:如垂直或斜面支承的固定架等。
