橋架簡介：

電纜橋架是一款為保護電纜而衍生的產品，是電纜的保護殼，防止電纜收到外界因素的損壞。主要由支架、托臂和安裝附件組成，橋架主要類型可以分為梯式橋架、無孔托盤式橋架（槽式橋架）、有孔托盤式橋架（托盤式電纜橋架）等。橋架既可獨立架設安裝，也可以敷設在建筑物和管廊支架上。

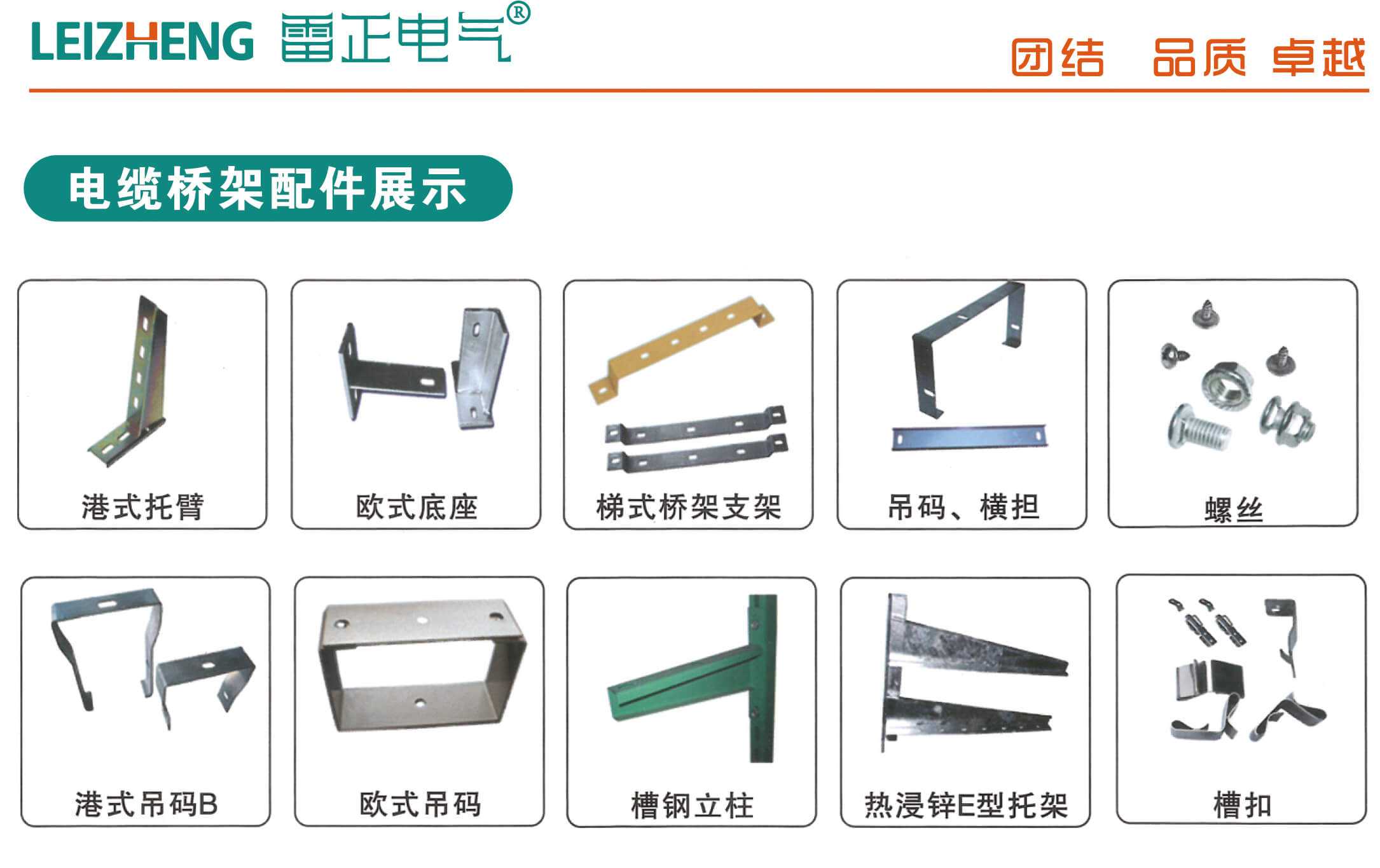

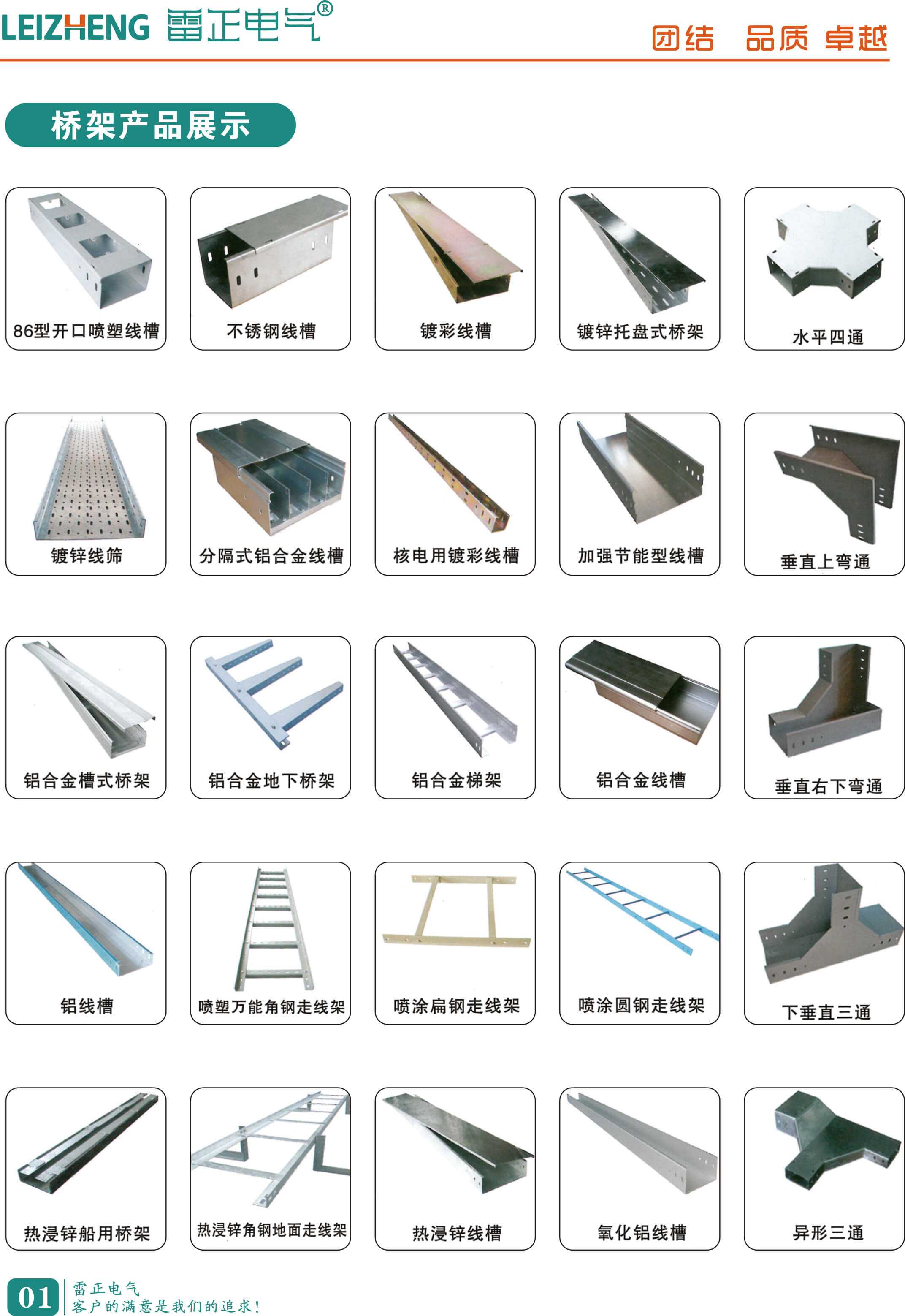

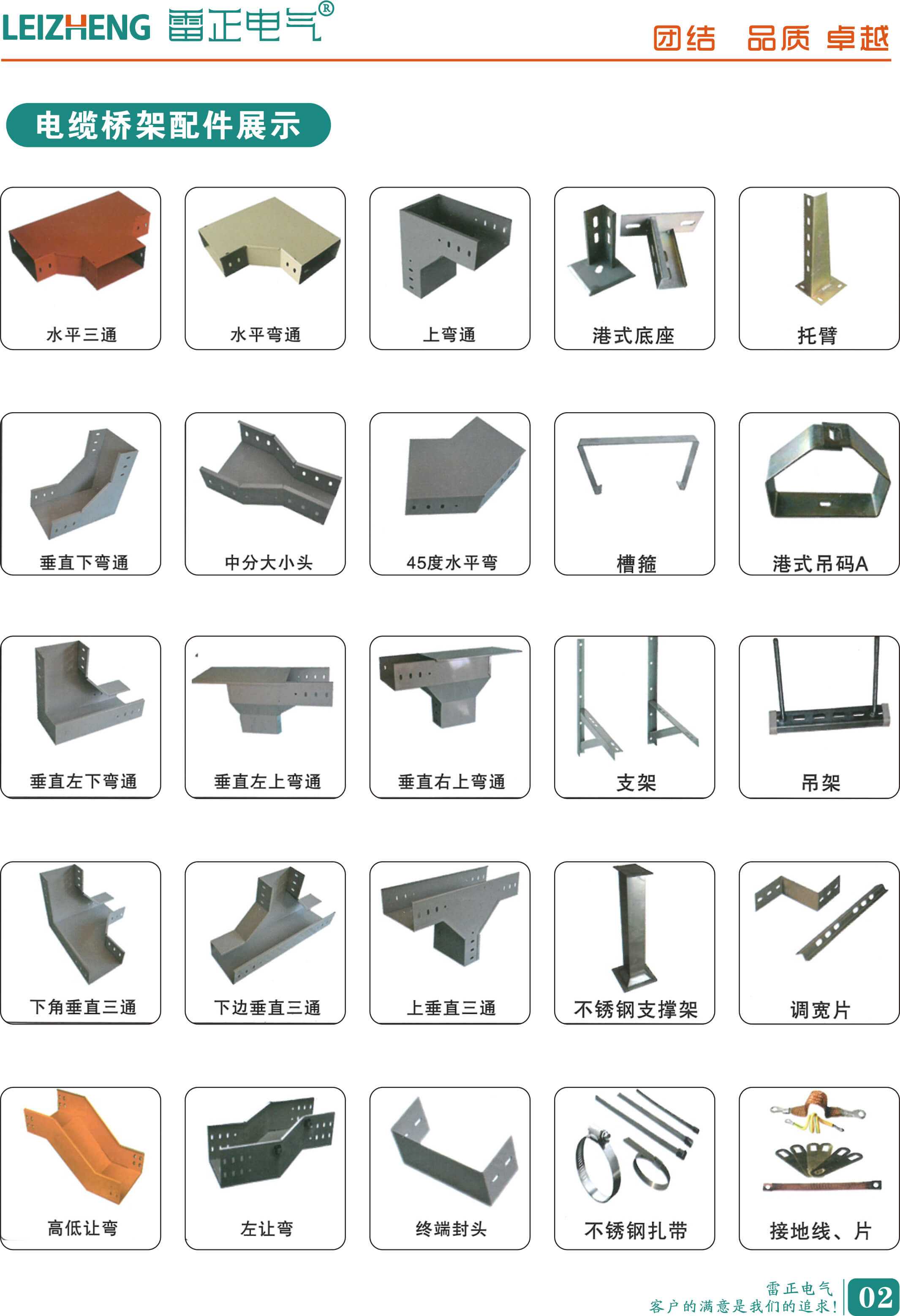

橋架產品及配件展示：

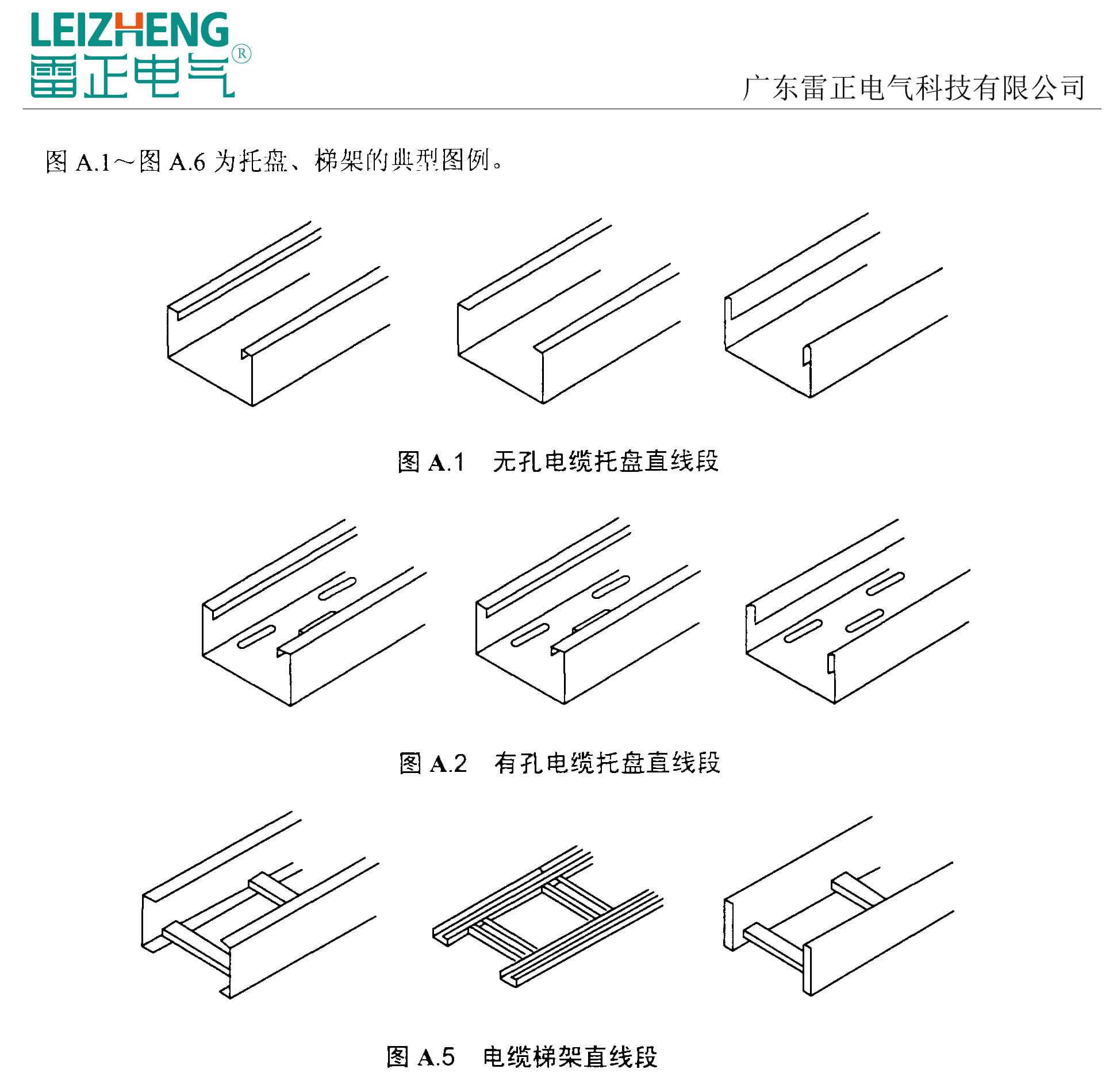

橋架型號：

• XQJ-C/無孔電纜托盤橋架（槽式電纜橋架）：槽式電纜橋架是一種全封閉型的電纜橋架。最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好的效果。



• XQJ-T/梯式電纜橋架：梯式橋架簡稱 “ 梯式電纜橋架 ” 它外型獨特像梯子形狀，中間焊有橫桿加固支撐使得重量輕、成本低、承受能力極強、透氣性好，一般直徑比較大的電纜和高、低動力電纜的敷設都會使用到。



• XQJ-P/有孔電纜托盤橋架（托盤式電纜橋架）：托盤式橋架是半密封型，它跟鍍鋅槽式橋架的樣子非常相似，它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。既適用于動力電纜的安裝，也適用于控制電纜的敷設。

電纜橋架材質：

• 鍍鋅橋架：由冷軋板通過鍍鋅附著在表面制成鍍鋅橋架，擁有良好的防腐和抗干擾能力。橋架執行標準應符合?JB/T 10216-2013《電控配電用電纜橋架》



• 不銹鋼橋架：用304不銹鋼型號材質制造而成，表面一般不需要處理，其性能及價值比其他材質橋架要高。橋架執行標準應符合?JB/T 10216-2013《電控配電用電纜橋架》、GB/T 20878-2007《不銹鋼和耐熱鋼 牌號及化學成分》



• 鋁合金橋架：采用1060鋁板制作，該鋁板鋁含量高達99.6%以上，鋁合金梯式橋架具有抗腐蝕、耐磨、防水和使用壽命長等性能。橋架執行標準應符合?JB/T 10216-2013《電控配電用電纜橋架》



橋架表面處理方式：

• 防火烤漆：是由鍍鋅橋架經過加工表面一層防火涂料生產而成，使得橋架耐熱、耐水、耐腐蝕等性能。橋架執行標準應符合?JB/T 10216-2013《電控配電用電纜橋架》、GB 8624-2012《建筑材料及制品燃燒性能分級》



• 靜電噴塑：由鍍鋅橋架經過表面加工一層靜電粉末噴塑而成，使得橋架表面光滑，亦可根據安裝環境選擇搭配顏色，有抗腐蝕、耐磨、防水和使用壽命長等性能。橋架執行標準應符合?JB/T 10216-2013《電控配電用電纜橋架》



• 熱浸鍍鋅：首先把原產品鍍鋅槽式橋架進行除鋅后將鋼構件浸入600°C左右高溫融化的鋅液中，使得橋架表面附著厚厚的鋅層。橋架執行標準應符合?JB/T 10216-2013《電控配電用電纜橋架》



電纜橋架規格：

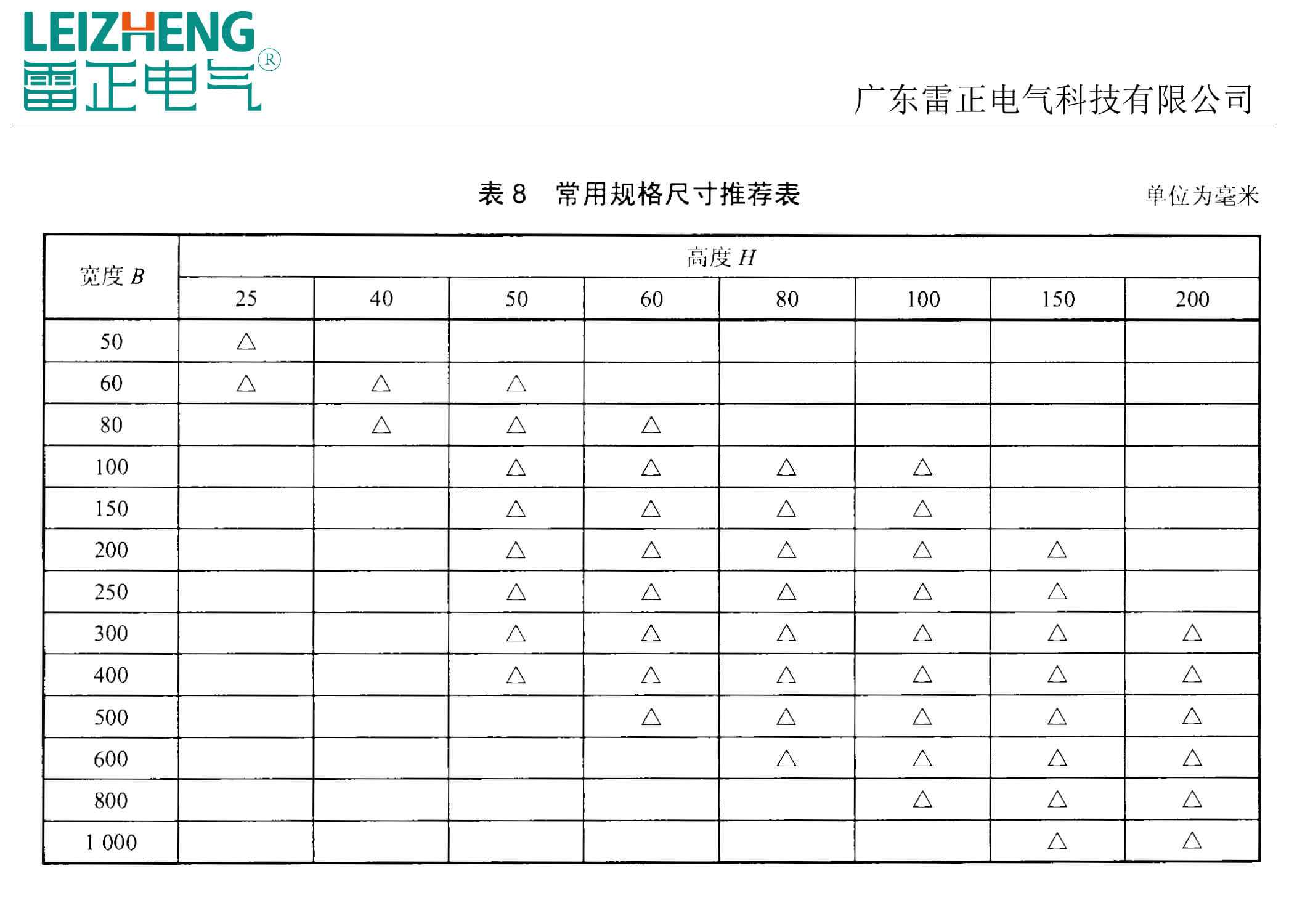

• 常用規格：

電纜橋架厚度國家標準：

• 根據JB/T 10216-2013《電控配電用電纜橋架》標準規定電纜橋架厚度國家標準如下圖：

以上便是電纜橋架說明書的介紹，看完后希望能電纜橋架能有更直觀和清晰的認識。如果你還有什么疑問，可以咨詢我們的在線客服。
