1、母線槽簡要

母線槽，是一種由銅、鋁母線柱組成的閉合金屬裝置，用于為分散系統中的各部件分配較大的功率。家庭用電低壓傳輸主干工程中電線電纜的替代日益增多。

國際上的發達國家，以及我國的香港、澳門等已經開始普及。國內廣東廣州，凡超過12層的樓宇配電房，即引至樓層的主干線路90%以上采用母線槽；630KVA變壓器到配電柜都要采用母線槽。

2、起源

母線槽是美國發明的一種被稱為“Bus-Way-System”的新型電路形式，它以銅或鋁為導體，用一種新型的非烯烴絕緣材料來支撐，并被裝入金屬槽中形成。真正的實際應用在日本昭和29年(即1954年)，母線槽從那時起就開始發展。現在高層建筑，工廠等電氣設備，電力系統都成了不可缺少的配線方式。因為建筑中對電力的需求很多，如建筑中對電力的需求有逐年增加的趨勢，采用原有的線路接線方式，即穿管方式，在施工中會帶來很多困難，而且，當配電系統進行改造時，要使其變得簡單些幾乎是不可能的，但是，如果采用母線槽的方式，就很容易達到目的，另外，還可以使建筑物變得更美觀。就經濟性而言，母線槽本身與電纜相比，價格稍高一些，但與包括配線用的各種附件和整個電力系統相比，母線槽的使用，尤其是在有大電流容量時，建造成本要低得多。

3、使用

伴隨著現代工程設施和設備的出現，各行各業的用電量迅速增長，特別是大量高層建筑和大型廠房車間的出現，傳統的以輸電導線形式的電纜在大電流輸送系統中已經不能滿足要求，同時采用多路電纜給現場安裝施工連接帶來了不便。母線槽插接是一種新型的配電導線。

在大電流傳輸下，與傳統電纜相比，它的優點得到了充分的體現，同時由于采用了新技術、新工藝，母線槽兩端連接部分及分線口插接部分的接觸電阻和溫升大大降低，母線槽內采用了優質絕緣材料，提高了母線槽的安全可靠性，使整個系統更加完善。



4、類別

封閉母線槽(簡稱母線槽)是一種母線系統，由金屬板(鋼板或鋁板)構成，用于保護外殼、導電排、絕緣材料和相關附件。

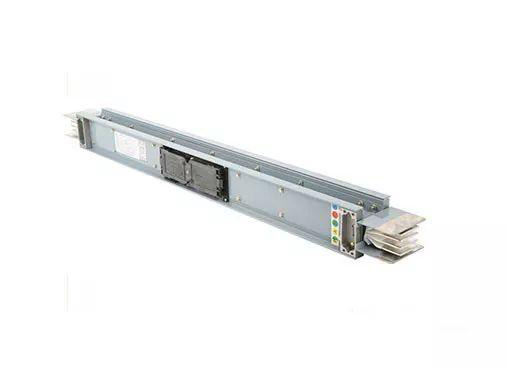

本發明可以制作出在一定距離內具有插入式分線盒的插入式閉合母線，也可以制作出中間無插入式分線盒的饋電閉合母線。

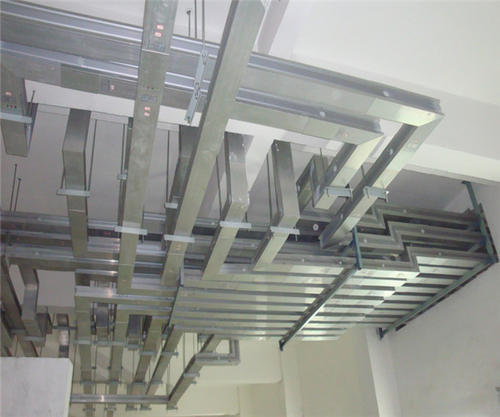

高樓大廈的供電系統中，電力和照明線路通常是分開設置的，母線槽作為供電主干，沿墻壁垂直在電氣豎井內安裝一次或多次。

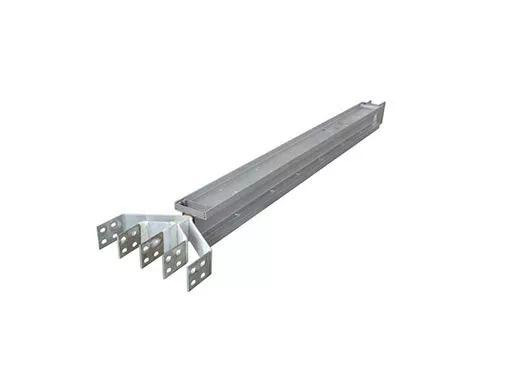

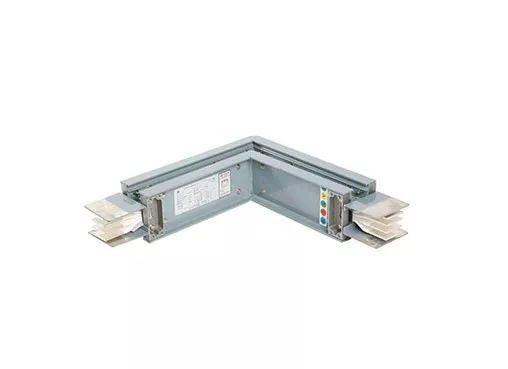

母線槽一般由始端母線槽、直通母線槽(分帶式和非帶式)、L型垂直(水平)彎通母線、Z型垂直(水平)偏置母線槽、T型垂直(水平)三通母線槽、X型垂直(水平)四通母線、變容母線槽、膨脹母線槽、端端頭、端端接線箱、插接箱、母線槽有關附件及緊固裝置等組成。按照絕緣方式，母線槽可分為空氣式插接母線槽、絕緣密度高的插接母線槽和高強的插接母線槽。根據其結構和用途，可分為密集絕緣、空氣絕緣、空氣附加絕緣、耐火絕緣、樹脂絕緣和滑觸絕緣的母線槽；根據其外殼材料可分為鋼殼、鋁殼和鋼鋁混合殼的母線槽。





5、優點

因為母線槽是以銅排或鋁板為導體，電流容量大，且電氣及機械性能良好，另外采用金屬槽為外殼，故具有燃燒性強，安全可靠，使用壽命長，相對于傳統的配電或比較，設備所占面積大大減少，且外觀美觀，對大型建筑的施工和配電都十分有利，概括起來，母線槽具有以下特點。

1、是電流的容量可以很大；

2、是電壓降幅小；

3、短路加載能力強；/4、可靠性高，使用壽命長；

5、安全程度高；

6、供配電系統設備隨意增加或更換；

7、外形小巧；

8、重量輕，操作簡便；

9、連接非常簡單(就像用水管連接一般，一段水管通過一個三通、一個彎頭等接頭使連接成一個系統)。

10、施工和檢驗簡便；

11、具有現代審美情趣。
