從一個初中級的電焊工老師傅到一個高級或技術員的級別，必須不斷進步，提高自己的技術實力，那麼電焊工的新手入門基本最先要把握堅固。今日吉工家為電焊工同行業們小結了下列新手入門知識要點，期待能對大伙兒有一定的幫助！

一 .電工基礎知識

1.直流電路

電路: 就是電流通過的途徑

組成: 電路由電源、負載、導線、開關組成

內電路: 負載、導線、開關

外電路: 電源內部的一段電路

負載: 所有電器

電源: 能將其它形式的能量轉換成電能的設備

電流

電流的形成:電導體中的自由電荷在電場力的功效下做有標準的定向運動就產生電流量.

電流量具有的標準:一是有電勢差,二是電源電路一定要合閉.

電流強度:電流量的尺寸用電流強度來表明,基標值相當于單位時間內

電流強度的企業是“安”,用英文字母“A”表明.

直流電流(直流電路)的尺寸和方位不隨時間的轉變而轉變,用英文大寫字母“I”表明,通稱直流電源.

電壓

工作電壓的產生:物件感應起電后具備一定的電位差,在電源電路中隨意兩點之間的

電勢差,稱之為該二點的工作電壓.

工作電壓的方位:一是高電位偏向低電位差;二是電位差隨定位點不一樣而更改.

電動勢

感應電動勢的界定:一個開關電源可以使電流量不斷持續沿電源電路流動性,便是因為它能使電源電路兩邊保持一定的電勢差.這類電源電路兩邊造成和保持電勢差的工作能力就叫電源電動勢.

開關電源內感應電動勢的方位:由低電位移向高電位

電阻

電阻的定義: 自由電子在物體中移動受到其它電子的阻礙,對于這種導電所表現的能力就叫電阻.

電阻的單位是 “歐姆”,用字母 “R”表示.

歐姆定律

U = IR

全電路歐姆定律: 在閉合電路中(包括電源),電路中的電流與電源的電動勢成正比,與電路中負載電阻及電源內阻之和成反比,稱全電路歐姆定律

電路的連接(串連、并連、混連)

串聯電路

電阻串聯將電阻首尾依次相連,但電流只有一條通路的連接方法.

電路串聯的特點為電流與總電流相等,即I = I1 = I2 = I3…

總電壓等于各電阻上電壓之和,即 U = U1 + U2 + U3…

總電阻等于負載電阻之和,即 R = R1 + R2 + R3…

各電阻上電壓降之比等于其電阻比,即 , , …

電源串聯: 將前一個電源的負極和后一個電源的正極依次連接起來.

特點: 可以獲得較大的電壓與電源.計算公式為

E = E1 + E2 + E3 +…+ En

r0 = r01 + r02 + r03 +…+ r0n

并聯電路

電阻的并聯: 將電路中若干個電阻并列連接起來的接法,稱為電阻并聯.

并聯電路的特點: 各電阻兩端的電壓均相等,即U1 = U2 = U3 = … = Un; 電路的總電流等于電路中各支路電流之總和,即I = I1 + I2 + I3 + … + In; 電路總電阻R的倒數等于各支路電阻倒數之和,即 .并聯負載愈多,總電阻愈小,供應電流愈大,負荷愈重.

電源的并聯：把所有電源的正極連接起來作為電源的正極，把所有電源的負極連接起來作為電源的負極，然后接到電路中，稱為電源并聯．

并聯電源的條件：一是電源的電勢相等；二是每個電源的內電阻相同．

并聯電源的特點：能獲得較大的電流，即外電路的電流等于流過各電源的電流之和．

混聯電路

定義: 電路中即有元件的串聯又有元件的并聯稱為混聯電路

混聯電路的計算: 先求出各元件串聯和并聯的電阻值,再計算電路的點電阻值;由電路總電阻值和電路的端電壓,根據歐姆定律計算出電路的總電流;根據元件串聯的分壓關系和元件并聯的分流關系,逐步推算出各部分的電流和電壓.

電工技巧：

有經驗的電工會有很多潛移默化的工作技巧，比如連接多聯開關的時候，一定要有邏輯標準，或者是按照燈方位的前后順序，一個一個漸遠。下面是吉工家總結的一些實用口訣：

火線L零線N，金屬外殼接地E。

零線接地火有電，氖氣發光是火線，氖管電阻一百萬。

手按筆卡尖接線，注意手指不碰尖。

觸電事故先斷電，絕緣棒來挑起線。

火線零線并排走，

插座電器并聯接。

三孔插座上接地，

兩孔插座右接火。

電燈開關接火線，

零線直接進燈座。

保險要和火線連，

三腳插頭接外殼。

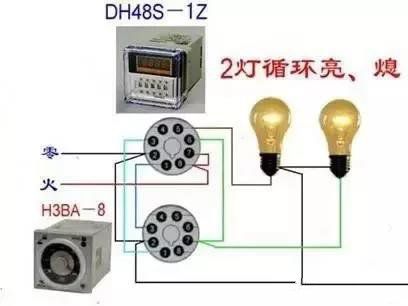

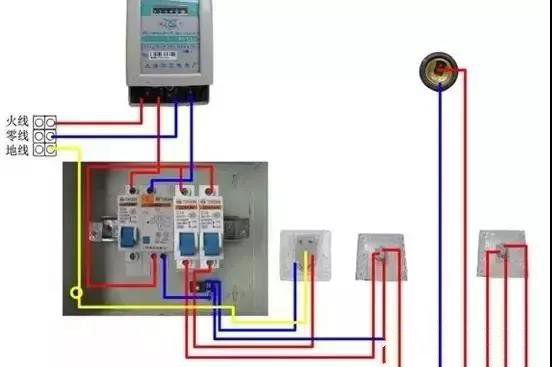

二、單相電源插座接線的規定

單相插座有多種，常分兩孔和三孔。

兩孔并排分左右，三孔組成品字形。

接線孔旁標字母，L為火N為零。

三孔之中還有E，表示接地在正中。

面對插座定方向，各孔接線有規定。

左接零線右接火，保護地線接正中。

三、三相交流電源的兩種接法和兩種出線方式

三相接法有兩種，一個三角一個星。

角接三相圍一圈，三個頂點三相線。

星接三尾聯一點，聯點叫做中性點。

三首引出三相線，中點出線中性線。

相線俗稱叫火線，中線俗稱叫零線。

星接可出兩種線，三相三線和四線。

三相三線無零線，三相四線有零線。

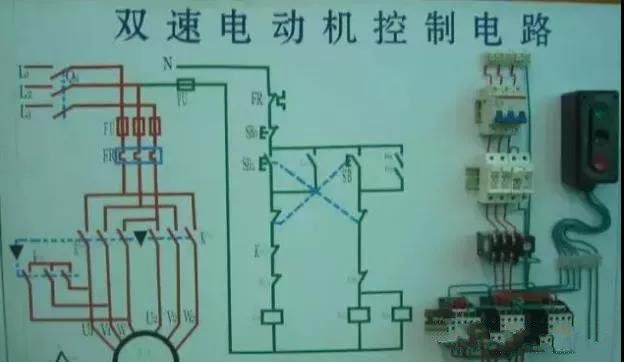

電工電路接線看圖口訣

原理圖，接線圖，電路圖是電工在日常工作中經常要接觸到的，所以電工必須學會看圖，看電路圖和接線圖有個原則：從上到下，從左到右。下面我們匯總了資深電工分享的接線看圖方法口訣。

接線原理詳細看，萬千資料記心間。

標題欄，元件表，讀說明，圖形號，

先從總體到局部，再從電源到負載。

主電路，要看詳，副電路，不能忘，

從上到下有順序，從左至右不漏項。

能量徑，信息流，各表圖，要了解，

分析電源到負載，二次回路信號線。

材料表，施工書，總要求，目錄號，

圖樣說明看詳細，識圖重點便明了。

看原理，分主副，交直流，細分清，

先看電源各回路，保護測量控制清。

安裝圖，照主副，經線路，到負載，

不忘電源一段段，元件連接按序看。

展開圖，識讀時，據原理，在回路，

電器元件功能鍵，分別畫在線路間。

平面圖，剖面圖，看土建，看管道，

電氣設備有位置，細看尺寸和投影。

連接線，傳信息，示邏輯，連功能，

多線表示雖麻煩，直觀詳細易辨明。

單線法，也簡單，示三相，要對稱，

單畫互感繼電器，多線文字詳記明。

明暗敷，粗細線，加文字，畫斜線，

標注導線各型號，寬厚截面標中間。

十字形，連T形，導線交，連不連，

就看中心小圓點，明明白白好分辨。

絕緣線，要標記，從屬端，獨立線，

組合標記功能鍵，相位保護極性間。

元器件，圖形號，簡外形，要素號，

集中表示簡單圖，分開表示展開圖。

工作態，畫正常，接觸點，方向致，

左開右閉是規定，下開上閉要記牢！

整定值，數據號，在附件，標記好，

注釋標志要清晰，端子圖形小句號。
